انتقال بیسیم دما و رطوبت بین رزبری‌پای و NodeMCU
نویسنده:
امتیاز دهید

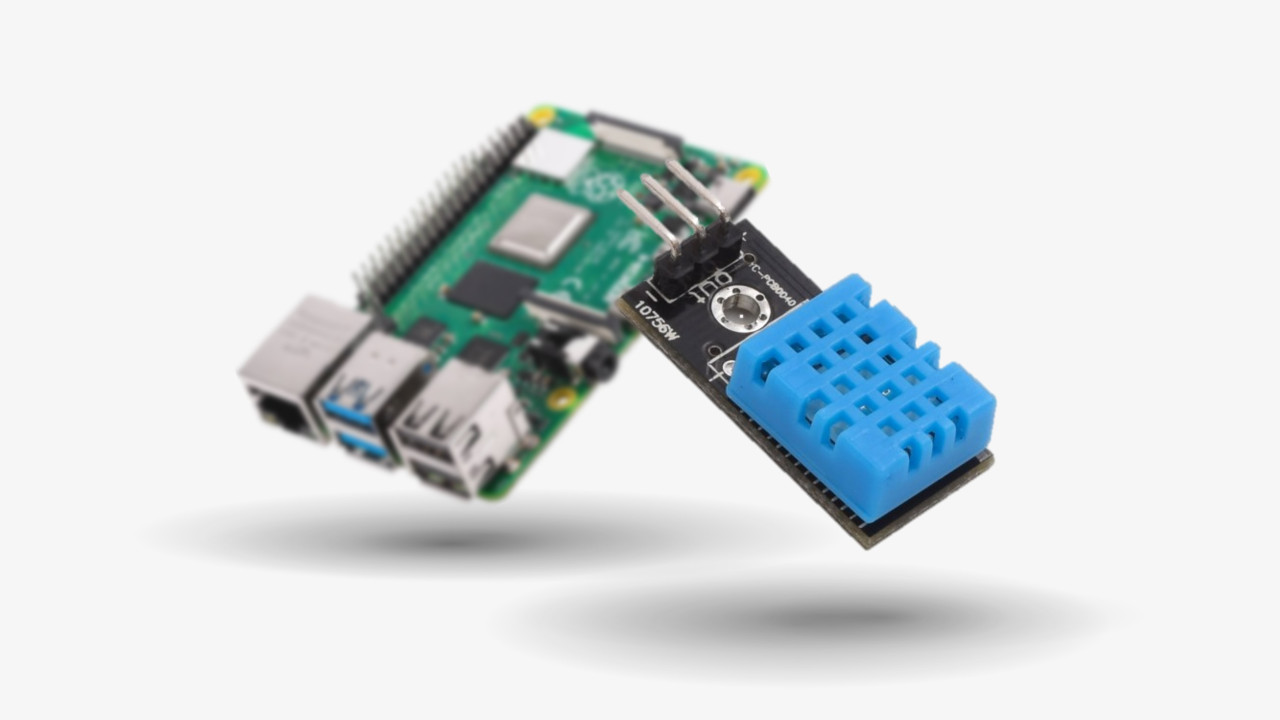

انتقال بیسیم دما و رطوبت بین رزبری‌پای و NodeMCU

مهم‌ترین قسمت یک پروژه‌ی IOT چیست؟ انتقال اطلاعات (و البته مصرف انرژی!). به‌طوری که اطلاعات از بخش‌های مختلف دریافت و به یک سرور یا پردازشگر مرکزی ارسال می‌شوند. همچنین در طرف دیگر هم، پاسخ و دستور مناسب از پردازشگر به عملگر‌ها (Actuators) منتقل می‌گردد. بنابراین اگر قصد دارید در این حوزه‌ی مهم و آینده‌دار قدم بردارید، باید با انواع ماژول‌ها، بردها، پروتکل‌ها و روش‌های استفاده از آن‌ها آشنا باشید. به همین دلیل در این بخش از آموزش جامع رزبری‌پای، قصد داریم نحوه‌ی انتقال داده بین رزبری‌پای و Esp8266 را باهم بررسی کنیم. اما چه داده‌ای را منتقل کنیم؟ در کنار آموزش این ارتباط، می‌خواهم نحوه‌ی راه‌اندازی یکی از سنسورهای بسیار بسیار کاربردی یعنی حسگر دما و رطوبت DHT را نیز با شما به اشتراک بگذارم. بنابراین با من همراه باشید تا در ادامه، نحوه‌ی ارسال و دریافت داده‌های حسگر دما و رطوبت DHT توسط NodeMCU و رزبری‌پای را گام به گام، عملی و خیلی ساده در طی بخش‌های زیر ببینیم:

  • معرفی و راه‌اندازی سنسور دما و رطوبت DHT11 و DHT22 با رزبری‌پای
  • معرفی ماژول Esp8266 و نحوه‌ی راه‌اندازی آن
  • معرفی و نصب MQTT روی رزبری‌پای
  • آموزش نحوه‌ی انتقال داده (Local) به‌صورت مستقیم و بی‌سیم بین رزبری‌پای و NodeMCU با MQTT

قطعات مورد نیاز:

برد رزبری (رسپبری) پای 4 مدل  Raspberry Pi 4 Model B
برد رزبری‌پای ۴
1 عدد
سنسور دما و رطوبت - سنسور آب و هوا DHT22
سنسور دما و رطوبت DHT22
1 عدد
Breadboard
1 عدد
سیم
1 عدد
برد توسعه NodeMcu به همراه ماژول وای‌فای ESP8266 با مبدل CP2102
برد NodeMCU
1 عدد
مقاومت 10KΩ
1 عدد
LED
2 عدد
SD Card با حداقل حافظه‌ی 8GB
1 عدد

حسگر دما و رطوبت DHT: ساده و مناسب!

حسگر دما و رطوبت DHT:

حسگرهای دما و رطوبت با توجه به قیمت مناسب و راه‌اندازی بسیار آسان، همیشه از سنسورهای مورد توجه علاقه‌مندان به پروژه‌های DIY (Do It Yourself) بوده‌اند. این قطعه توانایی اندازه‌گیری دما و رطوبت را به‌صورت همزمان داشته و به یکی از اجزای ضروری و مهم گلدان‌های هوشمند تبدیل شده است. در بین حسگرهای دما سنسورهای DHT11 و DHT22 نسبت به سایر مدل‌ها شناخته شده‌ترند و به همین دلیل در این بخش به آموزش راه‌اندازی این دو سنسور ماژول می‌پردازیم. اگرچه هر دو ظاهر و پین‌های یکسانی دارند، اما مشخصات آن‌ها کمی با یکدیگر متفاوت است. در هر دو سنسور از سه بخش ترمیستور (مقاومت متغیر با دما)، لایه‌های حساس به رطوبت و مدار تبدیل سیگنال آنالوگ به دیجیتال استفاده شده‌ است. در جدول زیر به بخشی از ویژگی‌های این دو قطعه اشاره می‌کنیم:

DHT 22
DHT 11
سنسور
۳ تا ۵ ولت
۳ تا ۵ ولت
ولتاژ ورودی و خروجی
۵.۲ میلی آمپر
۵.۲ میلی آمپر
حد اکثر جریان
%۰ تا %۱۰۰ اندازه‌گیری با خطای %۲ ± تا %۵ ±
%۲۰ تا %۸۰ اندازه‌گیری با خطای %۵ ±
میزان اندازه‌گیری رطوبت
℃۴۰- تا ℃۱۲۵ اندازه‌گیری با خطای ℃۵.۰±
℃۰ تا ℃۵۰ اندازه‌گیری با خطای ℃۲ ±
میزان اندازه‌گیری دما
Hz۵.۰ (یک نمونه در هر دو ثانیه)
Hz ۱ (یک نمونه در هر ثانیه)
نرخ نمونه‌برداری
mm۷.۷ * mm ۲۵ * mm ۱.۱۵
mm۵.۵ * mm ۱۲ * mm ۵.۱۵
اندازه
۳ یا ۴ (دیجیتال)
۳ یا ۴ (دیجیتال)
تعداد پایه‌ها

همانطور که مشاهده می‌کنید، مدل DHT22 از دقت، نرخ و محدوده‌ی اندازه‌گیری بیشتری برخوردار است و شما می‌توانید متناسب با حساسیت و نیاز خود می‌توانید یکی از این سنسورها را انتخاب کنید. این دو سنسور هم به‌صورت ۴ پایه و هم به‌صورت ۳ پایه با برد الکترونیکی تولید می‌شوند. در ادامه نحوه‌ی راه‌اندازی آن‌ها را بررسی می‌کنیم.

برای راه‌اندازی حسگرهای ۴ پایه لازم است پایه‌ی Data را با مقاومت Pull Up کنید. در نوع ۳ پایه، این پایه به‌صورت داخلی Pull Up شده است.

راه‌اندازی سنسور دما و رطوبت DHT11 و DHT22 با رزبری‌پای

خب چون اینجا صفحه‌ مربوط به رزبری‌پای است، پس آموزش را ابتدا با این برد شروع می‌کنیم. برای این کار فرقی نمی‌کند از DHT 11 استفاده کنید یا DHT 22. پس بدون معطلی قطعات را مانند شکل زیر به برد متصل کنید:

وصل کردن قطعات

برای DHT با ۴ پایه، کافیست علاوه‌بر Pull Up کردن پایه‌ی data سنسور با مقاومت 10KΩ، یک تغییر جزئی در کد پایتون خود ایجاد کنید. ابتدا مدار خود را به شکل زیر تغییر دهید. (پایه‌ی NC را لازم نیست به جایی وصل کنید.

  • پایه‌ی مثبت حسگر را به پایه‌ی تغذیه‌ی رزبری‌پای (پین ۲)
  • پایه‌ی منفی حسگر را به پایه‌ی GND رزبری‌پای (پین ۶)
  • پایه‌ی data حسگر را با مقاومت 10K، Pull Up و به GPIO 14(پین ۸)

در این آموزش فرض شده که رزبری‌پای شما از قبل دارای سیستم‌عامل است. در غیر این صورت برای نصب سیستم‌عامل می‌توانید به آموزش راه‌اندازی رزبری‌پای ۴ با نصب سیستم‌عامل رزبین مراجعه کنید.

یکی از ویژگی‌های مثبت این سنسورها، وجود کتابخانه‌های آماده جهت استفاده و راه‌اندازی بسیار آسان آن‌ها است. در اینجا ما از کتابخانه‌ی Adatfruit که به زبان پایتون نوشته شده، استفاده می‌کنیم. برای این کار ابتدا رزبری ‌پای خود را روشن و این کتابخانه را با اجرای دستور زیر در ترمینال لینوکس دانلود کنید:

$ pip3 install Adafruit_DHT

اگر با لینوکس آشنا نیستید، نگران نباشید. برای یادگیری لینوکس کافیست به بخش آموزش لینوکس برای کار با رزبری‌پای مراجعه کنید.

در قدم بعدی توسط دستور mkdir پوشه‌ای مناسب برای این پروژه ایجاد کنید. سپس با دستور nano یک فایل متنی با نام DHT11.py ساخته و کد پایتون زیر را در آن وارد کنید:

# automee

# Raspberry Pi Tutorial Series

# Author: Arvin Ghahremani

# Website: www.sanatbazar.com



import RPi.GPIO as GPIO

import Adafruit_DHT as DHT

import time



data = 14

GPIO.setmode(GPIO.BCM)

GPIO.setup(data,GPIO.IN)

while True:

  try:

    humidity,temperature = DHT.read_retry(DHT.DHT11,data)

#    For DHT22:

#    humidity,temperature = DHT.read_retry(DHT.DHT22,data)



    print('Temperature = ',temperature)

    print('Humidity = ',humidity)

    time.sleep(5)

  except KeyboardInterrupt :

    break



GPIO.cleanup()

اگر با پایتون آشنا نیستید، نگران نباشید. برای یادگیری پایتون کافیست به بخش آموزش پایتون برای کار با رزبری‌پای مراجعه کنید.

پس از ذخیره، کافیست با دستور زیر برنامه‌ی خود را اجرا کنید:

$ python3 DHT11.py

همانطور که مشاهده می‌کنید هر ۵ ثانیه، مقادیر دما و رطوبت نمایش داده می‌شود. برای متوقف کردن برنامه می‌توانید از کلید Ctrl+C استفاده کنید.

هر ۵ ثانیه، مقادیر دما و رطوبت نمایش داده می‌شود

خب این از رزبری‌پای. حالا فرض می‌کیم که رزبری‌پای گیرنده و NodeMCU فرستنده است. پس در ادامه می‌خواهیم همین کارها را با برد NodeMCU هم انجام بدیم.

راه‌اندازی سنسور دما و رطوبت DHT11 و DHT22 با NodeMCU

راه‌اندازی سنسور دما و رطوبت DHT11 و DHT22

قبل از اینکه بریم سراغ سنسور و نصب و راه‌اندازی، اول ببینیم این NodeMCU چی هست اصلاً؟ اگر تا حالا با این برد کار نکردید ، مطمئن باشید بعد از خواندن این مطلب، NodeMCU به یکی از گزینه‌های شما برای انجام پروژه‌های مختلف، به‌خصوص IoT تبدیل خواهد شد. این برد را می‌توان ترکیبی از آردوینو و تراشه‌های Esp8266 که برای ارتباط‌ و انتقال بیسیم استفاده می‌شوند، دانست. NodeMCU از ۱۲ پایه‌ی ورودی-خروجی دیجیتال، یک پایه‌ی آنالوگ، رابط‌های ارتباط UART، I2C، SPI و ماژول Esp8266 برای ارتباط Wi-Fi برخوردار است. نکته‌ی خیلی مهم دیگر درباره‌ی این برد، قابلیت و شباهت کامل برنامه‌تویسی آن با آردوینو است. بنابراین اگر با Arduino IDE و نحوه‌ی برنامه‌نویسی در آن آشنا هستید، برای کار با NodeMCU نیاز به هیچ چیز دیگری ندارید. در اینجا هم چون قصد ما انتقال داده‌های بیسیم است، می‌خواهیم از این برد برای انتقال مقادیر دما و رطوبت به رزبری‌پای استفاده کنیم. قبل از آن اجازه بدید اول سنسور DHT را با این میکروکنترلر راه‌اندازی کنیم، سپس کتابخانه و پلتفرم لازم برای این انتقال را به شما معرفی می‌کنم.

برای مطالعه‌ی بیشتر درباره‌ی بردهای NodeMCU و Esp8266، می‌توانید به صفحه‌ی معرفی و راه‌اندازی انواع ماژول وایرلس با آردوینو مراجعه کنید.

پایه‌های ورودی خروجی این برد در شکل بالا نمایش داده شده است. دقت کنید که نام‌گذاری پایه‌ها روی برد با چیزی که در Arduino IDE می‌نویسید متفاوت است. مطابق شکل زیر، مدار اندازه‌گیری دما و رطوبت DHT11 و DHT22 را می‌بندیم:

پایه‌ی Vin در NodeMCU برای تغذیه‌ی برد توسط باتری درنظر گرفته شده است. اما از آنجایی که این پایه به‌صورت مستقیم به مدار تغذیه‌ی USB متصل است، در صورت تغذیه‌ی برد توسط کابل USB می‌توانید از این پین به‌عنوان خروجی 5V استفاده کنید. البته به استثنای نسخه‌ی NodeMCU V3!

در صورت تغذیه‌ی برد توسط کابل USB می‌توانید از این پین به‌عنوان خروجی 5V استفاده کنید

مطابق این شکل برای DHT با سه پایه:

  • پایه‌ی منفی را به پین G (Ground)
  • پایه‌ی مثبت را به پین VIN (5V)
  • پایه‌ی Out را به پین D2 (GPIO 4)

و برای DHT با چهار پایه:

  • پایه‌ی منفی را به پین G (Ground)
  • پایه‌ی مثبت را به پین VIN (5V)
  • پایه‌ی data حسگر را با مقاومت 10K، Pull Up و به پین D2 (GPIO 4)

با توجه به این که جای برخی پایه‌ها در نسخه‌های مختلف NodeMCU متفاوت است، هنگام نصب مدار به نام پایه دقت کنید. در اینجا ما از NodeMCU Ver 0.1 استفاده می‌کنیم.

متصل می‌کنیم. پس از انجام این کار نوبت به تنظیمات و کدنویسی نرم‌افزاری می‌رسد. همانطور که گفتیم، برای Program کردن این برد از نرم‌افزار Arduino IDE استفاده می‌شود. اما برای شناسایی برد توسط نرم‌افزار و راه‌اندازی آن، لازم است تغییرات کوچکی را در IDE ایجاد و کتابخانه‌ی لازم برای کار با برد را نصب کنید. برای این کار از قسمت File، Preferences را انتخاب و مشابه تصویر ، آدرس زیر را در بخش Additional Boards Manager URLs وارد کنید:

http://arduino.esp8266.com/stable/package_esp8266com_index.json
مشاهده تصویر
تا اینجا برد NodeMCU را به بردهای برنامه اضافه کردید

تا اینجا برد NodeMCU را به بردهای برنامه اضافه کردید. در قدم بعدی ابتدا فایل کتابخانه esp8266 را از بخش پایین دانلود و از مسیر Sketch à Add Library à Add .Zip Library، به برنامه معرفی کنید. سپس در Sketch à Add Library à Manage Libraries کتابخانه‌ی DHT را جست‌وجو و نصب کنید.

2KB
نام فایل: DHTLib.zip
مشاهده تصویر
برای راه‌اندازی سنسور را در برنامه می‌نویسیم

پس از این که همه چیز آماده شد، کد لازم برای راه‌اندازی سنسور را در برنامه می‌نویسیم.

#include <DHT.h>

#include <ESP8266WiFi.h>



#define data 4

DHT dht(data , DHT11);

void setup()  {

Serial.begin(115200);

dht.begin();

}



void loop() {

  float h = dht.readHumidity();

  float t = dht.readTemperature();

  Serial.print("Temperature = ");

  Serial.print(t);

  Serial.print(" C");

  Serial.print(" -------- ");;

  Serial.print("Humidity = ");

  Serial.print(h);

  Serial.println(" %");;

  delay(2000);;

}

حالا NodeMCU را از طریق USB به کامپیوتر خود وصل کنید. پس از شناسایی برد، از در منوی Tools، Borad را انتخاب کرده و آن را روی Generic ESP8266 Module تنظیم کنید. سپس از بخش Search ویندوز، Device Manager را جست‌وجو کرده تا تنظیمات پورت اختصاص داده شده به برد را به انجام بدیم. مطابق تصویر، این مقدار برای من COM11 درنظر گرفته شده است. روی آن کلیک کرده و از بخش Port Setting، Bit Per Second را روی 115200 تنظیم کنید.

مشاهده تصویر
بخش Port Setting، Bit Per Second را روی 115200 تنظیم کنید.

در نهایت از منوی Tools نرم‌افزار Arduino IDE، Port داده شده را انتخاب و برنامه را Upload کنید. نتایج را می‌توانید از طریق Serial Monitor مشاهده کنید. برای نمایش صحیح، آن را روی 115200 Baud قرار دهید:

مشاهده تصویر
برای نمایش صحیح، آن را روی 115200 Baud قرار دهید

MQTT | Mosquito Telemetry Transport: چیست؟ چطور آن را نصب کنم؟

مشاهده تصویر
MQTT

خب پس از این که با مقدمات کار آشنا شدیم، حالا می‌خواهیم یک پروژه‌ی جالب و آموزشی انجام بدیم. قصد داریم اطلاعات دما و رطوبت را با NodeMCU اندازه‌گیری و به صورت بیسیم به رزبری‌پای ارسال کنیم. اگر دما و رطوبت از حد معینی بیشتر بود، رزبری‌پای دستور روشن کردن LED های مربوط به آن‌ها را به NodeMCU ارسال می‌کند. این فقط یک پروژه‌ی آموزشی است و شما می‌توانید به‌جای این کار ساده، داده‌های سنسورهای مختلف را توسط رزبری‌پای دریافت کرده و پس از تحلیل آن‌ها، فرمان مناسب را به NodeMCU بفرستید. اما گفتیم می‌خواهیم این کار را با MQTT انجام بدیم. پس اول ببینیم MQTT چی هست؟

MQTT یک پروتکل ارتباطی است که توسط آن چندین دستگاه می‌توانند به هم متصل شده و داده‌ها را انتقال دهند. اخیراً این پروتکل به دلیل سادگی و کاربرد مناسب، در پروژه‌های IoT مورد توجه قرار گرفته است. پس اگر قصد ورود به این حوزه دارید، جای درستی آمده‌اید. اما این پروتکل چطوری کار می‌کند؟ انتقال اطلاعات در بستر MQTT توسط سه بخش اصلی انجام می‌شود. Publisher، Subscriber و MQTT Broker. در واقع اطلاعات توسط Publisher (فرستنده) روی یک Topic (Topic رو یک سیم تصور کنید البته این ارتباط بیسیمه ولی برای این که بفهمید نقش Topic چیه، فرض کنید یک سیم مجازیه که اطلاعات رو از مبدا خاصی به مقصد خاصی میبره) ریخته شده و توسط MQTT Broker به چندین Subscriber (گیرنده) ارسال می‌شود. در اینجا ما می‌خواهیم اطلاعات سنسور DHT را توسط MQTT روی یک Topic به رزبری‌پای به‌عنوان MQTT Broker، Publish کنیم. پس برای این کار اول رزبری‌پای خود را روشن و MQTT را همراه با من روی آن نصب کنید. در قدم دستورات زیر را برای نصب پکیج مورد نظر، وارد کنید:

$ sudo apt-get update

$ sudo apt-get install mosquito –y

$ sudo apt-get install mosquito-clients –y

پس از انجام دستورات فوق برای پیکربندی پروتکل، فایل پیکربندی زیر را تغییر دهید:

$ sudo nano /etc/mosquito/mosquito.conf

در این فایل عبارت include-dir /etc/mosquito/conf.d را پاک و دستورات زیر را جایگزین کنید. با این کار تعیین کردیم که از دسترسی افراد متفرقه، بدون ورود رمز و نام کاربری به اطلاعات Topic جلوگیری شود (اگر داشتن Username و Password برای شما مهم نیست می‌توانید موارد زیر را انجام ندهید:

allow_anonumous false

password_file /etc/mosquito/pwfile

listener 1883
مشاهده تصویر
پورت ارتباطی به صورت پیش‌‌فرض 1883 است اما شما می‌توانید در صورت نیاز آن را تغییر دهید

پورت ارتباطی به صورت پیش‌‌فرض 1883 است اما شما می‌توانید در صورت نیاز آن را تغییر دهید. برای تعیین Username و Password، دستور زیر را اجرا کنید. در این دستور به جای Username، نام مورد نظر خود را وارد کنید و پس از اجرای دستور Password از شما درخواست می‌شود. بنابرای پس از اجرا، رمز دلخواه خود را وارد کنید.

$ sudo mosquitto_passwd –c /etc/mosquitto/pwfile username

در نهایت، لازم است که برد خود را یک بار راه‌اندازی مجدد کنید. پس از این مرحله، برای این که مطمئن شویم همه‌ی کارها را به درستی انجام داده‌ایم، دو ترمینال را همزمان باز می‌کنیم (دو تا پنجره‌ی Putty را باز به رزبری‌پای متصل شوید). در پنجره‌ی اول دستور زیر را وارد کنید:

$ mosquito_sub –d –u username –P password –t test

با این دستور یک Subscriber تعریف کردیم که پیام ارسال شده روی تاپیک test با نام کاربری و رمز مرود نظر ارسال را دریافت کند. (سویچ –d جزئیات ارسال را نمایش می‌دهد.) شما باید به جای username و password مقادیر خود را جایگزین کتید. اگر در ابتدا برای MQTT رمز و نام کاربری ایجاد نکردید، دستور زیر را به جای قبلی اجرا کنید:

$ mosquitto_sub –d –t test –m “automee”

حالا در پنجره‌ی دیگر Publisher را به شکل زیر ایجاد کنید. با اجرای دستور باید automee را در Subscriber مشاهده کنید:

$ mosquitto_pub –d –u username –P password –t test –m “automee”
مشاهده تصویر
حالا در پنجره‌ی دیگر Publisher را به شکل زیر ایجاد کنید

آموزش انتقال داده‌های رطوبت و دما از NodeMCU به رزبری‌پای (سیستم‌ تهویه‌ی هوشمند)

خب تا اینجا MQTT را روی رزبری‌پای نصب و امتحان کردیم. حالا می‌خواهیم با استفاده از این پروتکل، یک پروژه‌ی کاربردی IoT انجام بدیم! من اسمشو گذاشتم سیستم تهویه‌ی هوشمند! چرا؟ چون قراره اطلاعات رطوبت و دما از یک نقطه توسط NodeMCU جمع‌آوری و به رزبری‌پای ارسال شود. سپس رزبری‌پای با توجه به این مقادیر، دستور روشن و خاموش کردن LED های متصل به NodeMCU را ارسال می‌کند. شاید بگید عجب سیستم تهویه‌ی مسخره‌ای!! ولی انقدرا هم بد نیست. شما با توجه به امکانات و توانایی‌های خودتون می‌توانید داده‌ها را در یک پایگاه داده ذخیره و به‌جای LED از رله‌های متصل به یک سیستم تهویه استفاده کنید. کد اتقال داده آماده شده و فقط کافیه هرکس با توجه به نیاز خودش کمی آن را تغییر دهد. نگران نباشید در ادامه به شما می‌گم کجاها را باید عوض کنید! در این پروژه ما رزبری‌پای را هم Broker و هم Subscriber تعریف می‌کنیم اما شما می‌توانید با توجه به نیاز خود، رزبری‌پای را سرور و چندین NodeMCU دیگر را به‌صورت End point (فرستنده یا گیرنده) تنظیم کنید. حالا که سرور ما آماده شده، ابتدا مدار را مطابق شکل زیر وصل و سپس کد NodeMCU را به شکل زیر می‌نویسیم:

مشاهده تصویر
سرور ما آماده شده، ابتدا مدار را مطابق شکل وصل و سپس کد NodeMCU را به شکل زیر می‌نویسیم:
  • LED قرمز را به پین GPIO 4 (D1)
  • LED آبی را به پایه‌ی GPIO 5 (D2)
  • پین Data سنسور DHT11 را به GPIO 14 (D5)
  • زمین مدار را به G
  • VCC مدار را به 3V

وصل می‌کنم. برای کاهش جریان عبوری از LEDها، پایه منفی آن‌ها را توسط مقاومت 220Ω به زمین مدار وصل کنید.

حالا بریم سراغ کدنویسی! در ابتدا کتابخانه و مشخصات Broker را معرفی می‌کنیم:

#include <ESP8266WiFi.h>

#include <PubSubClient.h>

#include "DHT.h"

در این بخش متناسب با نوع سنسوری که استفاده می‌کنید، دستور مناسب را بنویسید:

#define DHTTYPE DHT11     // DHT 11

#//define DHTTYPE DHT22   // DHT 22  (AM2302), AM2321

در این قسمت Username و Password که در بخش ساخت Broker معرفی کردید را وارد نمایید:

#define username "********"

#define pass "*********"

در این بخش هم مشخصات مودم و روتر خود را به درستی وارد کنید:

const char* ssid = "********";

const char* password = "********”;

برای برقراری ارتباطMQTT لازم است IP دستگاه Broker به تمامی Node ها معرفی شود:

// Change the variable to your Raspberry Pi IP address, so it connects to your MQTT broker

const char* mqtt_server = "192.168.0.2";

در این مرحله، پایه‌های ورودی خروجی مورد نظر خود را تعیین کنید.

const int ledGPIO5 = 5;

const int ledGPIO4 = 4;

String data;

// DHT Sensor

const int DHTPin = 14;

// Initialize DHT sensor.

DHT dht(DHTPin, DHTTYPE);

در ادامه دستورات لازم برای اتصال NodeMCU به روتر را می‌نویسیم:

void setup_wifi() {

  delay(10);

  // We start by connecting to a WiFi network

  Serial.println();

  Serial.print("Connecting to ");

  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {

    delay(500);

    Serial.print(".");

  }

  Serial.println("");

  Serial.print("WiFi connected - ESP IP address: ");

  Serial.println(WiFi.localIP());

}

خب کم‌کم رسیدیم به بخش تخصصی کار. برای خواندن مقادیر Subscribe شده از تابع callback استفاده می‌شود. این بخش را بدون اعمال تغییر در کد خود کپی کنید:

void callback(String topic, byte* message, unsigned int length) {

  Serial.print("Message arrived on topic: ");

  Serial.print(topic);

  Serial.print(". Message: ");

  String messageTemp;

 حالا می‌خواهیم مقدار دریافت شده را در Serial Monitor نمایش بدیم:

  for (int i = 0; i < length; i++) {

    Serial.print((char)message[i]);

    messageTemp += (char)message[i];

  }

  Serial.println();

در اینجا تعیین می‌کنم که با توجه به مقدار خواده شده از هر Topic، چه اقدامی صورت بگیرد؟ من می‌خواستم با توجه به مقدار دما و رطوبت دو تا LED را خاموش و روشن کنم. اما این دستور از سمت سرور یعنی رزبری‌پای قرار بود ارسال شود که در ادامه کد آن قسمت هم بررسی می‌کنیم. پس مقدار روشن یا خاموش شدن را روی هر Topic مخصوص می‌فرستم، در NodeMCU می‌خوانم و با توجه به آن LED را روشن یا خاموش می‌کنم. من این مقادیر را صفر و یک در نظر گرفتم، شما می‌توانید هر چیز دیگری مثلاً ON و OFF در نظربگیرید. این فقط یک پروژه‌ی آموزشی است! به جای روشن و خاموش کردن LED می‌توانید یک رله یا ماژول خاص را راه‌اندازی کنید. کافیست کد آن را در همین قسمت جایگزین LED ها کنید. نام Topic مربوط به LED اول /esp8266/4 و نام Topic برای LED دوم /esp8266/5 است.

 if(topic=="/esp8266/4")}

      Serial.print("Changing GPIO 4 to ");

      if(messageTemp == "1")}

        digitalWrite(ledGPIO4, HIGH);

        Serial.print("On");

      }

      else if(messageTemp == "0")}

        digitalWrite(ledGPIO4, LOW);

        Serial.print("Off");

{

{

  if(topic=="/esp8266/5")}

      Serial.print("Changing GPIO 5 to ");

      if(messageTemp == "1")}

        digitalWrite(ledGPIO5, HIGH);

        Serial.print("On");

      }

      else if(messageTemp == "0")}

        digitalWrite(ledGPIO5, LOW);

        Serial.print("Off");

{

  {

  Serial.println();

{

در اینجا تا زمانی که ارتباط MQTT برقرار نشده باشد (به هر دلیلی!) برنامه سعی می‌کند تا زمان برقراری، ارتباط را reconnect کند:

void reconnect(){

  while (!client.connected()) {

    Serial.print("Attempting MQTT connection...");

    if (client.connect("ESP8266Client")) {

      Serial.println("connected");

      client.subscribe("/esp8266/4");

      client.subscribe("/esp8266/5");

}

     else {

      Serial.print("failed, rc=");

      Serial.print(client.state());

      Serial.println(" try again in 5 seconds");

      // Wait 5 seconds before retrying

      delay(5000);

}

}

}

در ادامه هم تنظیمات setup شامل ورودی خروجی کردن و Baudrate ارتباط را تعیین می‌کنیم:

void setup(){

  dht.begin();

  pinMode(ledGPIO4, OUTPUT);

  pinMode(ledGPIO5, OUTPUT);



Serial.begin(115200);

  setup_wifi();

  client.setServer(mqtt_server, 1883);

  client.setCallback(callback);

}

برقراری ارتباط MQTT:

void loop(){

  if (!client.connected()) {

    reconnect();

 }

  if(!client.loop())

    client.connect("ESP8266Client",username,pass);

در نهایت مقادیر دما و رطوبت را خوانده، به Char تبدیل و به سرور روی Topic های مشخص (/esp8266/temperature برای دما و /esp8266/humidity برای رطوبت) ارسال می‌کنیم. این کار را هر ۱۰ ثانیه یک‌بار انجام می‌دهیم:

now = millis();

  if (now - lastMeasure > 10000) {

    lastMeasure = now;

    float h = dht.readHumidity();

    float t = dht.readTemperature();

    if (isnan(h) || isnan(t)) {

      Serial.println("Failed to read from DHT sensor!");

      return;

 }



    static char temperature[7];

    dtostrf(t, 3, 2, temperature);





    static char humidity[7];

    dtostrf(h, 3, 2, humidity);



    client.publish("/esp8266/temperature", temperature);

    client.publish("/esp8266/humidity", humidity);



    data="Temprature :”;

    data+=temperature;

    data+=””;

    data+="*C”;

    data+=”    “;

    data+="Humidity :”;

    data+=humidity;

    data+=””;

    data+=”%”;

    Serial.println(data);

  }

}

کد نهایی به صورت زیر خواهد بود:

#include <ESP8266WiFi.h>

#include <PubSubClient.h>

#include "DHT.h"



// Uncomment one of the lines bellow for whatever DHT sensor type you're using!

#define DHTTYPE DHT11     // DHT 11

//#define DHTTYPE DHT22   // DHT 22  (AM2302), AM2321

#define username "********"

#define pass "***********"

// Change the credentials below, so your ESP8266 connects to your router

const char* ssid = "*******";

const char* password = "*********";



// Change the variable to your Raspberry Pi IP address, so it connects to your MQTT broker

const char* mqtt_server = "192.168.0.2";



// Initializes the espClient

WiFiClient espClient;

PubSubClient client(espClient);



// Connect an LED to each GPIO of your ESP8266

const int ledGPIO5 = 5;

const int ledGPIO4 = 4;

String data;

// DHT Sensor

const int DHTPin = 14;



// Initialize DHT sensor.

DHT dht(DHTPin, DHTTYPE);



// Timers auxiliar variables

long now = millis();

long lastMeasure = 0;



// Don't change the function below. This functions connects your ESP8266 to your router

void setup_wifi() {

  delay(10);

  // We start by connecting to a WiFi network

  Serial.println();

  Serial.print("Connecting to ");

  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {

    delay(500);

    Serial.print(".");

  }

  Serial.println("");

  Serial.print("WiFi connected - ESP IP address: ");

  Serial.println(WiFi.localIP());

}

// This functions is executed when some device publishes a message to a topic that your ESP8266 is subscribed to

void callback(String topic, byte* message, unsigned int length) {

  Serial.print("Message arrived on topic: ");

  Serial.print(topic);

  Serial.print(". Message: ");

  String messageTemp;



  for (int i = 0; i < length; i++) {

    Serial.print((char)message[i]);

    messageTemp += (char)message[i];

  }

  Serial.println();



  // Feel free to add more if statements to control more GPIOs with MQTT

  if(topic=="/esp8266/4"){

      Serial.print("Changing GPIO 4 to ");

      if(messageTemp == "1"){

        digitalWrite(ledGPIO4, HIGH);

        Serial.print("On");

      }

      else if(messageTemp == "0"){

        digitalWrite(ledGPIO4, LOW);

        Serial.print("Off");

      }

  }

  if(topic=="/esp8266/5"){

      Serial.print("Changing GPIO 5 to ");

      if(messageTemp == "1"){

        digitalWrite(ledGPIO5, HIGH);

        Serial.print("On");

      }

      else if(messageTemp == "0"){

        digitalWrite(ledGPIO5, LOW);

        Serial.print("Off");

      }

  }

  Serial.println();

}



// This functions reconnects your ESP8266 to your MQTT broker

// Change the function below if you want to subscribe to more topics with your ESP8266

void reconnect() {

  // Loop until we're reconnected

  while (!client.connected()) {

    Serial.print("Attempting MQTT connection...");

    // Attempt to connect

    if (client.connect("ESP8266Client")) {

      Serial.println("connected");

      // Subscribe or resubscribe to a topic

      // You can subscribe to more topics (to control more LEDs in this example)

      client.subscribe("/esp8266/4");

      client.subscribe("/esp8266/5");

    } else {

      Serial.print("failed, rc=");

      Serial.print(client.state());

      Serial.println(" try again in 5 seconds");

      // Wait 5 seconds before retrying

      delay(5000);

    }

  }

}


// The setup function sets your ESP GPIOs to Outputs, starts the serial communication at a baud rate of 115200

// Sets your mqtt broker and sets the callback function

// The callback function is what receives messages and actually controls the LEDs

void setup() {

  dht.begin();

  pinMode(ledGPIO4, OUTPUT);

  pinMode(ledGPIO5, OUTPUT);



  Serial.begin(115200);

  setup_wifi();

  client.setServer(mqtt_server, 1883);

  client.setCallback(callback);

}



// For this project, you don't need to change anything in the loop function.

// Basically it ensures that you ESP is connected to your broker

void loop() {

  if (!client.connected()) {

    reconnect();

  }

  if(!client.loop())

    client.connect("ESP8266Client",username,pass);



  now = millis();

  // Publishes new temperature and humidity every 10 seconds

  if (now - lastMeasure > 10000) {

    lastMeasure = now;

    // Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)

    float h = dht.readHumidity();

    // Read temperature as Celsius (the default)

    float t = dht.readTemperature();





    // Check if any reads failed and exit early (to try again).

    if (isnan(h) || isnan(t)) {

      Serial.println("Failed to read from DHT sensor!");

      return;

    }



    static char temperature[7];

    dtostrf(t, 3, 2, temperature);





    static char humidity[7];

    dtostrf(h, 3, 2, humidity);



    // Publishes Temperature and Humidity values

    client.publish("/esp8266/temperature", temperature);

    client.publish("/esp8266/humidity", humidity);



    data="Temprature :";

    data+=temperature;

    data+=" ";

    data+="*C";

    data+="    ";

    data+="Humidity :";

    data+=humidity;

    data+=" ";

    data+="%";

    Serial.println(data);

  }

}

خب این از NodeMCU! بریم سراغ رزبری‌پای. قبل از هر چیز با استفاده از دستور nano یک فایل برای ذخیره‌ی کدهایتان ایجاد کنید. من نام این فایل را mqtt.py انتخاب می‌کنم. سپس کد زیر را در این فایل کپی کنید:

مشابه برنامه‌ی قبلی، در ابتدا کتابخانه‌ها و متغیرهای برنامه را تعریف می‎کنیم. در اینجا user و passwd، همان username و password تعریف شده برای Broker هستند. با توجه به این که رزبری‌پای از سیستم‌عامل برخوردار است، خودتان به صورت دستی برد را به روتر مشترک با NodeMCU وصل کنید.

import paho.mqtt.client as mqtt

import time

temp=0

hum=0

user="********"

passwd="*******"

در ادامه دو تابع on_connect و on_message را تعریف و در آن وظایفی که باید پس از اتصال و دریافت پیام‌های NodeMCU از Topicهای تعریف شده انجام شود را تعیین می‌کنیم:

def on_connect(client, userdata, flags, rc):

    print("Connected with result code "+str(rc))



    client.subscribe("/esp8266/temperature")

    client.subscribe("/esp8266/humidity")



def on_message(client, userdata, message):

    print("Received message '" + "' on topic '"

        + message.topic + "' with QoS " + str(message.qos))

    if message.topic == "/esp8266/temperature":

        global temp

        temp=float(message.payload)

    if message.topic == "/esp8266/humidity":

        global hum

        hum=float(message.payload)

همانطور که مشاهده کردید، مقادیر دما و رطوبت در دو متغیر temp و hum قرارداده می‌شود. همچنین با توجه به این که پیام‌ها به‌صورت کارکتری ارسال می‌شوند، برای انجام عملیات و تحلیل آن‌ها در ادامه، این مقادیر را به Float تبدیل کردیم. سپس دستورات لازم برای برقراری اتصال رزبری‌پای به Broker (که خودشه!) را می‌نویسیم:

mqttc=mqtt.Client()

mqttc.username_pw_set(username=user,password=passwd)

mqttc.on_connect = on_connect

mqttc.on_message = on_message

mqttc.connect("localhost",1883,60)

mqttc.loop_start()

در نهایت، درون حلقه‌ی While تعیین کردیم که اگر دما و رطوبت از حدی بیشتر باشند، LED ها روشن و اگر کمتر باشند، LED ها خاموش شود. شما می‌توانید متناسب با نیاز خود، دستورات بیشتری را به این بخش اضافه کنید:

while(True):

     global temp

     print("temprature= ",temp)

     print("humidity= ",hum)

     if temp>30:

        print('Its Hot! Turn the LED ON')

        (rc, mid) = mqttc.publish("/esp8266/4", '1',qos=1)

     else:

        print('Its Cold! Turn the LED OFF')

        (rc, mid) = mqttc.publish("/esp8266/4", '0',qos=1)



     global hum

     if hum>20:

        print('Humidity is High! Turn the LED ON')

        (rc, mid) = mqttc.publish("/esp8266/5", '1',qos=1)

     else:

        print('Humidity is Low! Turn the LED OFF')

        (rc, mid) = mqttc.publish("/esp8266/5", '0',qos=1)

     time.sleep(10)

مقدار qos سه حالت زیر را برای ارسال داده ایجاد می‌کند:

  • qos=0: داده‌ها بدون تضمین دریافت در سمت گیرنده، پشت سر هم ارسال شوند.
  • qos=1: داده‌ی بعدی پس از تایید شدن دریافت داده‌ی قبلی از طرف Broker، ارسال می‌شود.
  • qos=2: داده‌ی بعدی پس از تایید شدن دریافت داده‌ی قبلی از طرف Subscriber، ارسال می‌شود.

کد نهایی به شکل زیر خواهد بود:

import paho.mqtt.client as mqtt

import time

temp=0

hum=0

user="******"

passwd="*******"



# The callback for when the client receives a CONNACK response from the server.

def on_connect(client, userdata, flags, rc):

    print("Connected with result code "+str(rc))



    # Subscribing in on_connect() means that if we lose the connection and

    # reconnect then subscriptions will be renewed.

    client.subscribe("/esp8266/temperature")

    client.subscribe("/esp8266/humidity")

# The callback for when a PUBLISH message is received from the ESP8266.

def on_message(client, userdata, message):

    print("Received message '" + "' on topic '"

        + message.topic + "' with QoS " + str(message.qos))

    if message.topic == "/esp8266/temperature":

        global temp

        temp=float(message.payload)

    if message.topic == "/esp8266/humidity":

        global hum

        hum=float(message.payload)



mqttc=mqtt.Client()

mqttc.username_pw_set(username=user,password=passwd)

mqttc.on_connect = on_connect

mqttc.on_message = on_message

mqttc.connect("localhost",1883,60)

mqttc.loop_start()



while(True):

     global temp

     print("temprature= ",temp)

     print("humidity= ",hum)

     if temp>30:

        print('Its Hot! Turn the LED ON')

        (rc, mid) = mqttc.publish("/esp8266/4", '1',qos=1)

     else:

        print('Its Cold! Turn the LED OFF')

        (rc, mid) = mqttc.publish("/esp8266/4", '0',qos=1)



     global hum

     if hum>20:

        print('Humidity is High! Turn the LED ON')

        (rc, mid) = mqttc.publish("/esp8266/5", '1',qos=1)

     else:

        print('Humidity is Low! Turn the LED OFF')

        (rc, mid) = mqttc.publish("/esp8266/5", '0',qos=1)

     time.sleep(10)

پس از ذخیره و اجرای برنامه‌ها در NodeMCU و رزبری‌پای، نتایج زیر را مشاهده خواهید کرد. در سمت NodeMCU:

مشاهده تصویر
اجرای برنامه‌ها در NodeMCU و رزبری‌پای، نتایج زیر را مشاهده خواهید کرد

و در بخش رزبری‌پای:

مشاهده تصویر
رزبری‌پای

نتیجه‌گیری

در این قسمت از آموزش رزبری‌پای و IoT، اطلاعات سنسور دما و رطوبت DHT را توسط NodeMCU اندازه‌گیری و توسط MQTT به رزبری‌پای فرستادیم. از طرف دیگر، در رزبری‌پای پس از مشاهده داده‌ها، فرمان مناسب برای فعال شدن عملگرها را به‌طور مشابه با MQTT به NodeMCU ارسال کردیم. اگر توجه کرده باشید، این ارتباط به صورت داخلی برقرار بود. یعنی در صورتی که رزبری‌پای و NodeMCU به یک روتر مشترک متصل نباشند (از هم دور باشند) امکان پیاده‌سازی این پروژه وجود ندارد. بنابراین با من همراه باشید تا در قسمت بعدی این انتقال داده را در قالب یک پروژه‌ی جدید و از طریق اینترنت و ThingSpeak قدم به قدم انجام بدیم. با این کار می‌توانید داده‌ها را از هرجای دنیا با اینترنت ارسال و از جای دیگر دریافت کنید!

نظرات شما باعث بهبود محتوای آموزشی ما می‌شود. اگر این آموزش را دوست داشتید، همین‌طور اگر سوالی در مورد آن دارید، از شنیدن نظراتتان خوشحال خواهیم شد.

آیا این مطلب برایتان مفید بود؟
بله خیر
تاکنون هیچ نظری ثبت نشده است.
برای ثبت نظر وارد حساب کاربری خود شوید.
